دور المكثفات الخزفية في فصل الترددات العالية وترشيحها
دور المكثفات الخزفية في فصل الترددات العالية وترشيحها
الركيزة الأساسية: مقاومة منخفضة عند ترددات جيجاهرتز

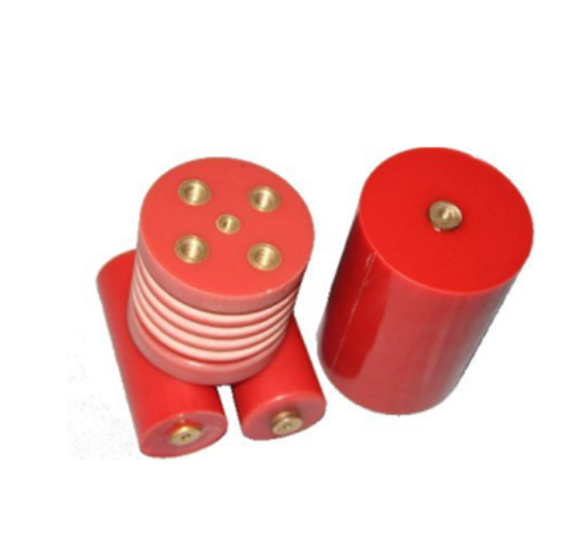

في عالم الإلكترونيات الحديثة عالي السرعة والتردد، بدءًا من وحدات الترددات اللاسلكية لشبكات الجيل الخامس وصولًا إلى المعالجات الدقيقة متعددة الجيغاهرتز، يُعد الحفاظ على سلامة الطاقة ووضوح الإشارة تحديًا بالغ الأهمية. وتُعتبر المكثفات الخزفية، ولا سيما المكثفات الخزفية متعددة الطبقات (MLCCs)، الخيار الأمثل لهذه المهمة، ويعود ذلك أساسًا إلى انخفاض قيم كل من الحث التسلسلي المكافئ (ESL) والمقاومة التسلسلية المكافئة (ESR) فيها. تُحدد هذه المعايير مُعاوقة المكثف (Z)، والتي يُفضل أن تكون في أدنى مستوياتها عبر نطاق التردد المستهدف. وعلى عكس تقنيات المكثفات الأخرى، صُممت المكثفات الخزفية المتقدمة من شركات مصنعة مثل Rongtech لتقليل الحث الطفيلي الداخلي إلى أدنى حد. وهذا يسمح لها بتوفير مسار ذي مُعاوقة منخفضة جدًا إلى الأرض للضوضاء عالية التردد - والتي غالبًا ما تتراوح بين مئات الميغاهرتز إلى الجيجاهرتز - والتي لا تستطيع المكثفات الأخرى تحويلها بكفاءة. يُتيح حجمها المادي الصغير، الذي يُساهم بشكل مباشر في انخفاض الحث الكهرومغناطيسي، وضعها بالقرب من دبابيس الطاقة للدوائر المتكاملة، وهو أمر بالغ الأهمية لفعاليتها.فصل الترددات العاليةعند هذه الترددات، حتى بضعة ملليمترات من مسار لوحة الدوائر المطبوعة يمكن أن تعمل كمحث كبير، مما يجعل المكثف غير فعال. توفر مكثفات رونجتك متعددة الطبقات (MLCCs) خزان شحنة موضعي منخفض الحث، وهو ضروري لتلبية متطلبات التيار اللحظية وكبح ضوضاء التبديل عند مصدرها، مما يضمن جهدًا مستقرًا للدوائر الرقمية ودوائر الترددات الراديوية الحساسة.
تقنية MLCC من رونجتك: تمكين سلامة الإشارة وكبح التداخل الكهرومغناطيسي

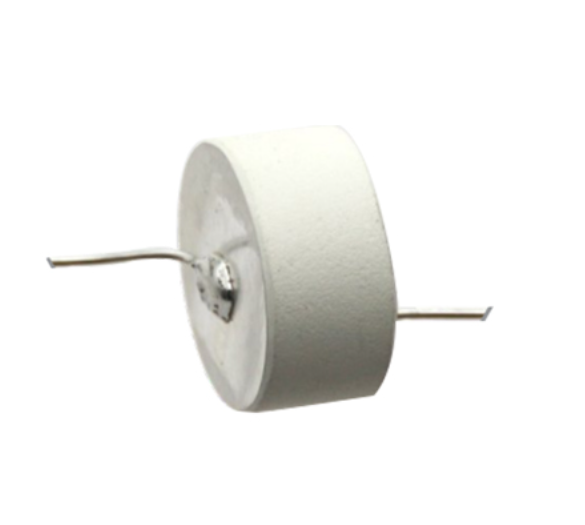

صُممت مجموعة مكثفات السيراميك من رونجتك لمعالجة التحديين المزدوجين المتمثلين في الفصل والترشيح بدقة.فصل خط الطاقةيُستخدم عادةً مزيج من قيم المكثفات - مكثفات كبيرة الحجم للترددات المنخفضة ومكثفات متعددة الطبقات (MLCCs) للترددات العالية. تقدم شركة رونجتك مجموعة واسعة من قيم السعة وتصنيفات الجهد في عبوات صغيرة الحجم (مثل 0201 و0402 و0603)، مما يسمح للمصممين بتنفيذ شبكات فصل فعالة واسعة النطاق تحافظ على مقاومة شبكة توصيل الطاقة (PDN) منخفضة من كيلوهرتز إلى جيجاهرتز. في مجالترشيح الإشارةتُعدّ المكثفات الخزفية عنصرًا أساسيًا في تكوين مرشحات الترددات المنخفضة والعالية والنطاقية، وذلك بالاشتراك مع المقاومات والمحاثات. ويجعلها استقرارها ومعامل الجودة العالي وفقدان الإشارة الضئيل مثاليةً لشبكات مطابقة معاوقة الترددات الراديوية، ودوائر المذبذبات، وكمكثفات اقتران/حجب في خطوط البيانات عالية السرعة. والأهم من ذلك، أنها تُشكّل خط الدفاع الأول ضدالتداخل الكهرومغناطيسي (EMI)تُوضع هذه المكثفات عند نقاط دخول الكابلات وبين مراحل الدائرة، حيث تعمل على تحويل ضوضاء التداخل عالية التردد إلى الأرض، مما يمنع انتشارها ويضمن الامتثال للوائح التوافق الكهرومغناطيسي الصارمة. تستخدم مكثفات رونجتك مواد عازلة عالية الجودة (مثل C0G/NP0 لأداء فائق الاستقرار ومنخفض الفقد، وX7R لكفاءة حجمية عالية) لتقديم أداء موثوق به في ظل درجات حرارة وفولتيات متغيرة، وهو أمر ضروري لتطبيقات السيارات والاتصالات السلكية واللاسلكية والتطبيقات الصناعية التي تتطلب ظروفًا قاسية.
حلول خاصة بالتطبيقات: من الترددات اللاسلكية إلى إلكترونيات الطاقة
تتيح مرونة مكثفات رونجتك الخزفية لها أن تلعب دورًا حاسمًا في مجموعة متنوعة من تطبيقات الترددات العالية.دوائر الترددات الراديوية والميكروويفبالنسبة لمحطات الجيل الخامس الأساسية والهواتف الذكية والاتصالات عبر الأقمار الصناعية، تُستخدم مكثفات السيراميك متعددة الطبقات ذات الحث الكهروستاتيكي المنخفض للغاية لحجب التيار المستمر، وتجاوز الترددات اللاسلكية، ومطابقة المعاوقة، حيث يُعدّ الحد الأدنى من توهين الإشارة وتشوه الطور أمرًا لا غنى عنه.مزودات الطاقة ذات الوضع التبديل (SMPS)ومحولات التيار المستمر إلى التيار المستمريتم وضعها مباشرة عند مدخل ومخرج الدوائر المتكاملة للتبديل لامتصاص الضوضاء عالية التردد الناتجة عن تموجات ونبضات MOSFET سريعة التبديل، مما يمنع هذه الضوضاء من التداخل مع الدوائر الأخرى.أنظمة رقمية عالية السرعةعلى غرار الخوادم والموجهات ووحدات FPGA، يتم وضع مصفوفات من مكثفات MLCC بشكل استراتيجي عبر اللوحة لفصل الطاقة عن المعالجات ورقائق الذاكرة وأجهزة الإرسال والاستقبال SerDes، مما يضمن طاقة نظيفة لنقل البيانات بدون أخطاء بمعدلات متعددة الجيجابت.إلكترونيات السياراتتعتمد وحدات التحكم الموجودة أسفل غطاء المحرك ومستشعرات أنظمة مساعدة السائق المتقدمة (ADAS) على مكثفات سيراميكية عالية الموثوقية من فئة السيارات لترشيح الإشارات وفصلها في بيئات ذات تقلبات شديدة في درجات الحرارة والاهتزازات. صُممت حلول رونجتك خصيصًا لتلبية متطلبات الحجم والأداء والموثوقية لكل مجال، مما يضمن احتواء الضوضاء عالية التردد بفعالية، سواء كان الهدف هو استقبال راديو واضح، أو تشغيل معالج مستقر، أو تحويل طاقة فعال.
في الختام، تُعدّ المكثفات الخزفية، ولا سيما مكثفات MLCC المتطورة التي تقدمها شركة رونجتك، مكونات فعّالة وليست مجرد مكونات سلبية؛ فهي بمثابة حراس نشطين لسلامة الإشارة واستقرار الطاقة في نطاق الترددات العالية. إن قدرتها الفريدة على توفير مسار ذي مقاومة منخفضة للغاية عند ترددات جيجاهرتز تجعلها ضرورية لفصل الإشارات، والترشيح، وكبح التداخل الكهرومغناطيسي في أحدث الأنظمة الإلكترونية. وبفضل قدرتها على توفير شحنة موضعية، وتنظيف مسارات الطاقة، وتشكيل مسارات الإشارة، تُمكّن مكثفات رونجتك الخزفية من التشغيل الموثوق لكل شيء، بدءًا من البنية التحتية المتطورة للاتصالات وصولًا إلى إلكترونيات الطاقة التي تُشغّل الصناعة الحديثة، مما يُثبت أن الاستقرار على مستوى أصغر المكونات أساسي للأداء على مستوى النظام.
