كيفية اختيار الثايرستور المناسب لتبديل الطاقة بشكل موثوق
إن اختيار الثايرستور المناسب لتبديل الطاقة بكفاءة لا يقتصر على مطابقة الجهد والتيار المذكورين في ورقة البيانات. ففي دوائر التبديل الحقيقية، تعتمد الموثوقية على المدى الطويل على مدى قدرة الجهاز على التعامل مع تيار الاندفاع، ومعدل تغير الجهد (dv/dt)، ومعدل تغير التيار (di/dt)، وظروف تشغيل البوابة، والإجهاد الحراري، والسلوك الفعلي للحمل. وتشير ملاحظات التطبيقات من شركة ST، والإرشادات الفنية من شركة Infineon، وأوراق بيانات Littelfuse إلى حقيقة واحدة: قد لا يكون الثايرستور الذي يبدو مناسبًا نظريًا موثوقًا به في التبديل إذا كانت هوامشه الديناميكية والحرارية ضيقة جدًا بالنسبة للتطبيق الفعلي.
ابدأ بهوامش الجهد والتيار والارتفاع المفاجئ
تتمثل الخطوة الأولى في التأكد من الإجهاد الكهربائي الفعلي للتطبيق، وليس فقط نقطة التشغيل الاسمية. قد يتعرض الثايرستور المستخدم في مقوم مُتحكم به، أو مُشغل ناعم، أو وحدة تحكم في السخان، أو مرحلة UPS، أو دائرة طاقة صناعية، لجهد حجب متكرر، وتيار RMS، ومتوسط تيار التشغيل، وتيار اندفاع قصير المدة أعلى بكثير أثناء بدء التشغيل أو في حالات الأعطال. تؤكد مذكرة اختيار ST على تصنيف الجهد، وتصنيف التيار، وقدرة تحمل الاندفاع كعوامل اختيار أساسية، بينما تُظهر بيانات Littelfuse أن مواصفات الثايرستور العملية تفصل عادةً بين متوسط التيار، وتيار RMS، وتيار الاندفاع غير المتكرر لأنها لا تُمثل نفس نوع الإجهاد.
عادةً ما يعني الاختيار الموثوق ترك هامش أمان، وليس اختيار الجهاز الأقرب إلى قيمة التشغيل العادية. تحذر شركة ليتلفيوز صراحةً من أن ارتفاع درجة الحرارة، والجهد الزائد (بما في ذلك معدل تغير الجهد dv/dt)، وتيارات الاندفاع من بين الأسباب الرئيسية لفشل أشباه الموصلات، وتوصي بياناتها الفنية باختيار الجهد المناسب لأسوأ الظروف، والحد من التيار المستمر إلى ما دون القيمة المقدرة المطلقة لإطالة عمر الجهاز. لهذا السبب، فإن السؤال الأنسب عند الشراء ليس "هل يستطيع هذا الثايرستور تحمل الحمل المقدر؟" بل "هل يمكنه العمل بأمان أثناء تغيرات التيار الكهربائي، وتيار بدء التشغيل، واختلال الحمل، وارتفاع درجة الحرارة؟"
نقطة أخرى مهمة هي نوع التطبيق. تُظهر مواد شركة ST استخدام الثايرستورات في الجسور المُتحكَّم بها، ومفاتيح التيار المتردد، ومُشغِّلات المحركات، ووحدات الإمداد بالطاقة غير المنقطعة (UPS)، ومحطات الشحن، وإدارة الطاقة المتجددة. لا تُعرِّض هذه التطبيقات الجهاز لنفس الضغط بنفس الطريقة. قد يكون الحمل المقاوم قابلاً للتنبؤ نسبيًا، بينما يُمكن أن يُؤدي الحمل الحثي أو عالي الديناميكية إلى ظروف تشغيل وظروف عابرة أكثر صعوبة. لذلك، يبدأ الاختيار الموثوق به من شكل موجة التبديل وسلوك الحمل الفعلي، وليس من خلال أوسع فئة في الكتالوج.
تحقق من تشغيل البوابة، ومعدل تغير الجهد (dv/dt)، ومعدل تغير التيار (di/dt) لضمان استقرار عملية التبديل.
بمجرد التأكد من استيفاء المواصفات الأساسية، يبرز التساؤل التالي حول ما إذا كان الثايرستور سيعمل باستمرار ويتجنب التشغيل الخاطئ. تُعرّف شركة إنفينون تيار تشغيل البوابة (IGT) بأنه الحد الأدنى لتيار البوابة اللازم لتشغيل الثايرستور، وتشير إلى أن هذه القيمة تعتمد على جهد الطرف الرئيسي ودرجة حرارة الوصلة. كما تنص على أنه يجب أن يتجاوز مولد نبضات التشغيل القيمة القصوى لتيار تشغيل البوابة (IGT) المذكورة في ورقة البيانات. عمليًا، يعني هذا أن موثوقية الثايرستور تعتمد على ظروف تشغيل البوابة التي سيتلقاها فعليًا في الدائرة. قد يُظهر جزءٌ يبدو جيدًا نظريًا خللًا في التشغيل أو تشغيلًا غير منتظم إذا كان هامش تيار البوابة المتاح صغيرًا جدًا.
يُعدّ كلٌّ من معدل تغير الجهد (dv/dt) ومعدل تغير التيار (di/dt) بنفس القدر من الأهمية لضمان موثوقية عملية التبديل. توضح شركة ST أنه عند ظهور ارتفاع مفاجئ في معدل تغير الجهد (dv/dt) عبر الثايرستور (SCR)، قد تقوم السعات الداخلية بحقن تيار في منطقة البوابة، مما يؤدي إلى تشغيل الجهاز بشكل غير مقصود. كما تشير ST إلى أن هذا التشغيل غير المرغوب فيه قد يؤدي بدوره إلى ارتفاع معدل تغير التيار (di/dt) عند بدء التشغيل. وتُبين مذكرة الاختيار الخاصة بها أيضًا إمكانية استخدام مكونات خارجية للبوابة والكاثود لتحسين مقاومة الثايرستور لمعدل تغير الجهد (dv/dt). بعبارة أخرى، لا يقتصر ضمان موثوقية عملية التبديل على إمكانية تشغيل الثايرستور فحسب، بل يشمل أيضًا بقاءه في حالة إيقاف التشغيل عند الحاجة، وتشغيله في ظل ظروف مُحكمة بدلاً من التعرّض للضوضاء أو الارتفاعات المفاجئة في الجهد.
تكمن أهمية هذا الأمر في أن العديد من دوائر الطاقة الحقيقية تتسم بالتشويش الكهربائي. تُدرج بيانات شركتي Littelfuse وST قيم dv/dt وdi/dt الحرجة، لأن هذه الحدود تُحدد قدرة الجهاز على تحمل ضغوط التبديل الحقيقية. كما تُظهر مواد ST الخاصة بمجموعة منتجاتها معايير الأداء الديناميكي، مثل dV/dt وdi/dt الحرجة، كعوامل تمييز رئيسية لأجهزة SCR الصناعية. قبل اختيار أي قطعة، من المهم التأكد من أن دائرة تشغيل البوابة، وشبكة التخميد، ونوع الحمل، وملف تعريف التبديل العابر، جميعها تقع ضمن الحدود الديناميكية العملية للجهاز.
قم بمطابقة التصميم الحراري والتغليف والتركيب مع التشغيل الفعلي
حتى الثايرستور ذو الخصائص الكهربائية وخصائص التشغيل المناسبة قد يتعطل مبكرًا إذا كان التصميم الحراري ضعيفًا. تربط شركة ليتلفيوز مرارًا وتكرارًا بين طول عمر الجهاز والتبريد المناسب والتركيب الصحيح، وتشير بياناتها الفنية إلى أن ارتفاع درجة الحرارة أحد الأسباب الرئيسية لتلف أشباه الموصلات. كما تُبرز شركتا ST وإنفينون درجة حرارة الوصلة كشرط أساسي وراء التقييمات المهمة مثل التشغيل، ومعدل تغير الجهد (dv/dt)، وقدرة التيار. هذا يعني أن التصميم الحراري ليس مسألة ثانوية تُضاف بعد الاختيار، بل هو جزء لا يتجزأ من عملية الاختيار نفسها.

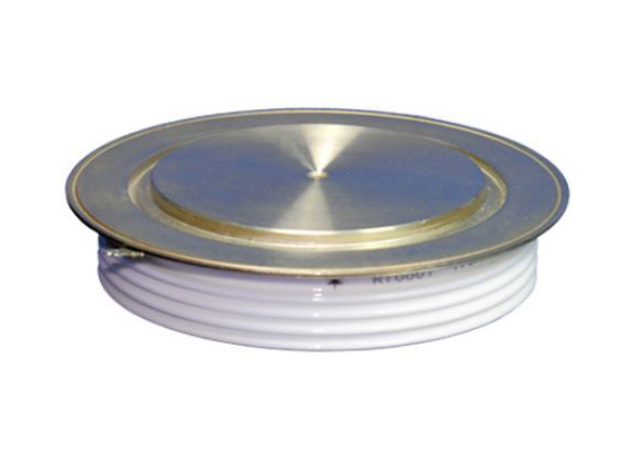

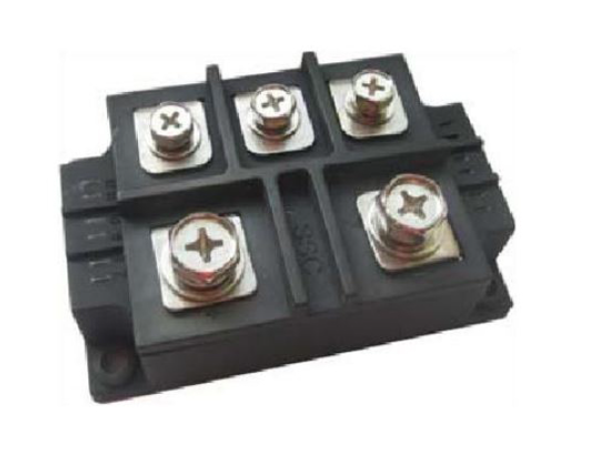

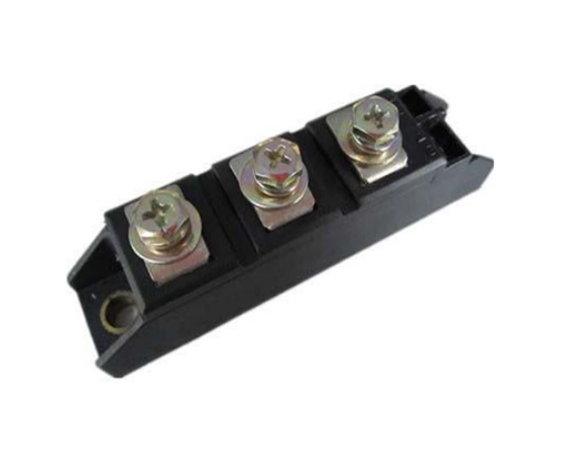

يُعد اختيار الغلاف أمرًا بالغ الأهمية لأنه يؤثر على التبريد، وطريقة التركيب، وقدرة التيار. تشمل مجموعة الثايرستورات من ST منتجات منفصلة ووحدات نمطية لمستويات طاقة مختلفة، وتُظهر بيانات وحدات Littelfuse اختلافات كبيرة في تصنيف التيار، ومعلمات تشغيل البوابة، والسلوك الحراري بين عائلات الأغلفة المختلفة. قد يوفر المكون الصغير مساحة، لكن الوحدة الأكبر قد توفر توزيعًا حراريًا أفضل، وتوصيلًا أسهل لقضبان التوصيل، أو قدرة أكبر على تحمل التيار الزائد. لضمان موثوقية تبديل الطاقة، يُعد الغلاف المناسب هو الذي يتوافق مع التصميم الميكانيكي الفعلي، ومسار التبريد، وظروف تشغيل الجهاز.
تؤثر جودة التركيب على الموثوقية بشكل أكبر مما يتوقعه العديد من الفرق. وتشير شركة ليتلفيوز تحديدًا إلى أن التركيب الصحيح واللحام السليم وتشكيل الأطراف بشكل صحيح تُسهم في الحماية من تلف المكونات. وهذا أمر بالغ الأهمية في المعدات الصناعية المعرضة للاهتزازات أو دورات التبريد والتدفئة المتكررة أو الصيانة على مدى سنوات عديدة. عمليًا، يُعدّ اختيار الثايرستور الأمثل هو الذي يوازن بين القدرة الكهربائية والمتانة الديناميكية والملاءمة الحرارية/الميكانيكية، وليس الخيار الأقل سعرًا أو صاحب المواصفات الفردية الأكثر إثارة للإعجاب.
لاختيار الثايرستور المناسب لتبديل الطاقة بكفاءة، ركّز على ما هو أبعد من مجرد القيم الاسمية. تأكد من هامش الجهد والتيار، وقدرة تحمل التيار المفاجئ، وهامش تشغيل البوابة، ومقاومة تغيرات الجهد والتيار، والمسار الحراري، وملاءمة العبوة في ظل ظروف التشغيل الفعلية للدائرة. عند إجراء هذه الفحوصات مجتمعة، يصبح من المرجح أن يقوم الثايرستور المختار بالتبديل بسلاسة، ويتحمل التغيرات المفاجئة، ويحافظ على استقراره طوال فترة خدمته الطويلة.
