كيفية اختيار مستشعر تيار يعمل بتأثير هول للتطبيقات الصناعية
كيفية اختيار مستشعر تيار يعمل بتأثير هول للتطبيقات الصناعية
لا يقتصر اختيار مستشعر التيار المناسب بتقنية تأثير هول على نطاق التيار فحسب. ففي التطبيقات الصناعية، يجب على المهندسين وفرق المشتريات تقييم الدقة، والعزل، وسرعة الاستجابة، وطريقة التركيب، ونوع المخرجات، وبيئة العمل، وتوافق النظام. ويُعدّ المستشعر الأمثل هو الذي يتوافق مع ظروف التشغيل الفعلية للمعدات، ويُقدّم أداءً موثوقًا في القياس، ويدعم استقرار النظام على المدى الطويل.
يشرح هذا الدليل كيفية اختيار مستشعر تيار تأثير هول للاستخدام الصناعي، وما هي المعايير الأكثر أهمية، وما هي شروط التطبيق التي يجب التحقق منها قبل الطلب، وكيفية تجنب أخطاء الاختيار الشائعة في محركات القيادة، ومصادر الطاقة، والمحولات، وأنظمة الطاقة، ومعدات الأتمتة.
إجابة سريعة
لاختيار مستشعر تيار بتأثير هول للتطبيقات الصناعية، ابدأ بتحديد نطاق التيار الفعلي، وما إذا كان النظام يقيس التيار المتردد أو المستمر أو كليهما، ومستوى الدقة والعزل المطلوبين. ثم تأكد من مساحة التركيب، وحجم الفتحة، وإشارة الخرج، وزمن الاستجابة، ودرجة حرارة التشغيل، وبيئة التطبيق. بالنسبة للتحكم الصناعي العام، غالبًا ما تكون مستشعرات تأثير هول ذات الحلقة المفتوحة اقتصادية وصغيرة الحجم. أما للحصول على دقة أعلى، وخطية أفضل، واستجابة ديناميكية أسرع، فإن مستشعرات تأثير هول ذات الحلقة المغلقة هي الخيار الأفضل عادةً.
1. ابدأ بمتطلبات التطبيق الحقيقية
قبل مقارنة النماذج، الخطوة الأولى هي فهم مكان استخدام المستشعر بدقة. تنشأ العديد من مشاكل الاختيار لأن المشتري يعتمد في اختياره على التيار الاسمي فقط، دون مراجعة كيفية عمل الجهاز فعليًا. على سبيل المثال، قد يواجه مستشعر تيار تأثير هول المستخدم في محرك تردد متغير تغيرات متكررة في التيار، وضوضاء التبديل، ومتطلبات استجابة صارمة. قد يحتاج المستشعر المستخدم في نظام تخزين البطاريات إلى استقرار جيد في قياس التيار المستمر، وعزل عالٍ، وموثوقية طويلة الأمد. قد يتطلب المستشعر المستخدم في ماكينة اللحام قدرة عالية على تحمل الأحمال الزائدة وأداء عزل قوي.
أول سؤال يجب الإجابة عليه هو نوع التيار المراد قياسه. تُعدّ مستشعرات التيار ذات تأثير هول مناسبة لقياس التيار المتردد والتيار المستمر والتيار النبضي، وهي إحدى أهم مزاياها في الإلكترونيات الصناعية. مع ذلك، يبقى الهدف من القياس مهمًا. فإذا كان التطبيق يقتصر أساسًا على مراقبة التيار المتردد منخفض التردد، فقد يختلف منطق الاختيار عن نظام العاكس عالي السرعة أو نظام محرك المؤازرة. أما إذا كان النظام يقيس تيار ناقل التيار المستمر في معدات تخزين الطاقة أو شحن المركبات الكهربائية، فيجب أن يحافظ المستشعر على خرج مستقر وانحراف إزاحة منخفض مع مرور الوقت.
ينبغي عليك أيضًا تحديد تيار التشغيل الفعلي، وليس فقط التيار المقنن. في المعدات الصناعية، قد يكون كل من الحمل الزائد قصير المدى، وتيار بدء التشغيل، وتيار الاندفاع، وتيار العطل أعلى بكثير من تيار التشغيل العادي. إذا تم اختيار المستشعر بالقرب من قيمة التيار الاسمية، فقد تتشبع الإشارة أو تفقد دقتها أثناء الأحداث العابرة. من الأفضل عادةً ترك هامش عملي حتى يتمكن المستشعر من التعامل مع الظروف الحقيقية مع الحفاظ على دقة قياس كافية.
بالإضافة إلى ذلك، يجب فحص بيئة التطبيق مبكرًا. هل سيعمل المستشعر بالقرب من تداخل كهرومغناطيسي قوي؟ هل درجة الحرارة المحيطة مرتفعة؟ هل هناك مساحة تركيب محدودة داخل خزانة التحكم أو غلاف العاكس؟ هل سيُستخدم المنتج في الأتمتة الصناعية، أو الطاقة المتجددة، أو أنظمة الجر، أو معدات UPS، أو محركات القيادة، أو أنظمة تحويل الطاقة؟ تؤثر هذه التفاصيل البيئية والتطبيقية بشكل مباشر على تصميم مستشعر التيار ذي تأثير هول الأكثر ملاءمة.
أسئلة أساسية يجب تأكيدها قبل الاختيار
ما نوع التيار الذي يجب قياسه: تيار متردد، تيار مستمر، أم كلاهما؟
ما هو التيار الاسمي، وتيار الذروة، وتيار الحمل الزائد؟
هل يُستخدم التطبيق للمراقبة أو التحكم أو الحماية؟
ما هي سرعة الاستجابة والأداء الديناميكي المطلوب؟
ما هي طريقة التركيب وحجم الموصل؟
ما هو جهد العزل المطلوب للنظام؟
ما هي إشارة الخرج المطلوبة لوحدة التحكم أو لوحة الدوائر المطبوعة؟
ما هي القيود المتعلقة بدرجة الحرارة، والتداخل الكهرومغناطيسي، والاهتزاز، أو المساحة؟

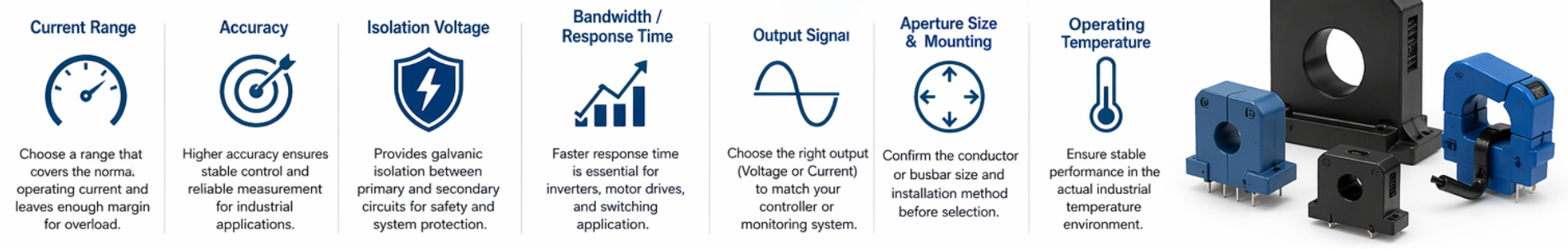

2. تقييم أهم معايير المستشعر
بمجرد وضوح التطبيق، تتمثل الخطوة التالية في مقارنة المعايير الفنية التي تؤثر على الأداء. غالبًا ما يركز المشترون على التصنيف الحالي فقط، ولكن في الواقع، تحدد عدة مواصفات أخرى ما إذا كان المستشعر قادرًا على توفير بيانات موثوقة في الظروف الصناعية. وتشمل هذه المواصفات الدقة، والخطية، وزمن الاستجابة، وعرض النطاق الترددي، والعزل، ونوع الإخراج، ومصدر الطاقة، وبنية الفتحة.
تُعدّ الدقة بالغة الأهمية عند استخدام المستشعر لمراقبة الطاقة، أو التحكم التلقائي، أو قياس الطاقة بدقة عالية. بالنسبة للأنظمة الصناعية التي يكفي فيها رصد تقريبي، قد يكون مستوى الدقة القياسي مقبولاً. أما بالنسبة لأنظمة التحكم المؤازر، أو تحويل الطاقة المتجددة، أو أنظمة البطاريات، فإنّ الدقة العالية وانخفاض الانحراف عن القيمة المرجعية أكثر أهمية. كما يجب على المشترين مراعاة أنّ دقة البيانات المذكورة في ورقة البيانات قد تُقدّم في ظل ظروف مخبرية محددة، لذا ينبغي مراعاة درجة حرارة التشغيل الفعلية وتكامل النظام.
يُعدّ العزل عاملاً حاسماً آخر في عملية الاختيار. أحد أسباب شيوع استخدام مستشعرات التيار بتقنية تأثير هول هو قدرتها على توفير قياس التيار دون تلامس مع عزل جلفاني بين مسار التيار الأساسي ودائرة الإشارة الثانوية. في إلكترونيات الطاقة الصناعية، يحمي هذا العزل أنظمة التحكم، ويُحسّن السلامة، ويدعم معالجة الإشارة بكفاءة. يعتمد مستوى العزل المطلوب على بنية الجهاز وجهد النظام، لذا يجب أن يتناسب دائمًا مع التطبيق المستهدف.
يُعدّ عرض النطاق الترددي وزمن الاستجابة عاملين مهمين عند تغير التيار بسرعة. في أنظمة التحكم بالمحركات، ومصادر الطاقة التبديلية، والمحولات، وأنظمة الأحمال الديناميكية، يجب أن يستجيب المستشعر بسرعة كافية لرصد سلوك التيار الحقيقي. قد يؤدي بطء المستشعر إلى انخفاض أداء التحكم أو التسبب في عدم استقرار التغذية الراجعة. أما إذا كان التطبيق يراقب بشكل أساسي اتجاهات التيار المستقرة، فقد يكون عرض النطاق الترددي أقل أهمية. وينبغي أن يعكس اختيار المستشعر دائمًا كيفية استخدام الإشارة في النظام.
يؤثر نوع الخرج أيضًا على توافق النظام. توفر بعض مستشعرات التيار ذات تأثير هول خرج جهد تناظري، بينما توفر أخرى خرج تيار تناظري أو إشارات مُهيأة أخرى. يعتمد الاختيار الصحيح على مدخلات وحدة التحكم، وتصميم لوحة الدوائر المطبوعة، وطريقة معالجة الإشارة، ومدى تحمل النظام النهائي للضوضاء. كما يجب التحقق بدقة من متطلبات مصدر الطاقة لضمان سهولة التكامل مع الجهاز المضيف.
| المعلمة | لماذا يهم ذلك | نصائح الاختيار |
|---|---|---|
| النطاق الحالي | يحدد ما إذا كان بإمكان المستشعر قياس التيار العادي وتيار الذروة بأمان | اختر طرازًا يغطي التيار العادي بالإضافة إلى هامش الحمل الزائد |
| دقة | يؤثر على استقرار التحكم، وقياس الطاقة، وموثوقية البيانات | يوصى بدقة أعلى للتحكم في التغذية الراجعة والقياس |
| جهد العزل | يحمي دوائر التحكم ذات الجهد المنخفض من مسارات التيار العالي الرئيسية. | يجب مطابقة متطلبات العزل مع معايير سلامة النظام. |
| عرض النطاق الترددي / زمن الاستجابة | يؤثر على الأداء الديناميكي والتقاط التيار العابر | تُعد الاستجابة الأسرع أفضل لأجهزة العاكس والمحركات وأنظمة التبديل |
| نوع الإخراج | يحدد مدى التوافق مع لوحة التحكم أو نظام المراقبة | تحقق مما إذا كان مطلوبًا خرج جهد أو تيار |
| فتحة / تركيب | يحدد ما إذا كان الموصل يمكنه المرور بسهولة | تأكد من مقاس قضيب التوصيل، وحجم الكابل، ومساحة اللوحة قبل الطلب. |
| درجة حرارة التشغيل | يؤثر على الاستقرار والانحراف على المدى الطويل في البيئات الصناعية | اختر نماذج مصممة لنطاق درجة الحرارة الصناعية الفعلي |
حلقة مفتوحة أم حلقة مغلقة؟
في العديد من المشاريع الصناعية، يحتاج المشترون أيضًا إلى الاختيار بين مستشعرات التيار ذات تأثير هول ذات الحلقة المفتوحة وتلك ذات الحلقة المغلقة. تتميز مستشعرات الحلقة المفتوحة عادةً بصغر حجمها وانخفاض تكلفتها، وهي مناسبة للعديد من التطبيقات الصناعية القياسية التي تتطلب دقة متوسطة. أما مستشعرات الحلقة المغلقة، فتُوفر دقة أفضل، وانحرافًا حراريًا أقل، واستجابة أسرع، وخطية محسّنة، مما يجعلها مثالية لأنظمة التحكم والقياس الأكثر تطلبًا. إذا كان التطبيق حساسًا للتكلفة ولا يتطلب دقة عالية، فقد تكون الحلقة المفتوحة هي الخيار العملي. أما إذا كانت استقرارية القياس وأداؤه أكثر أهمية، فغالبًا ما تكون الحلقة المغلقة هي الخيار الأكثر أمانًا على المدى الطويل.

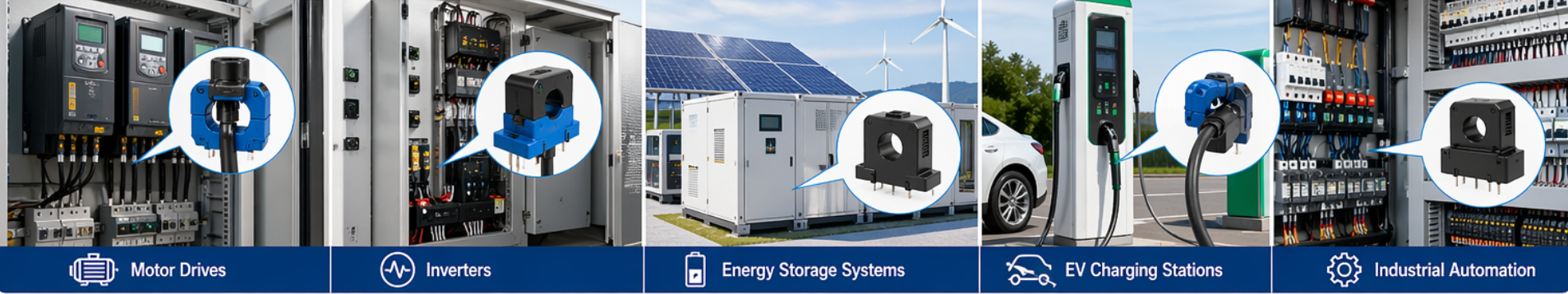

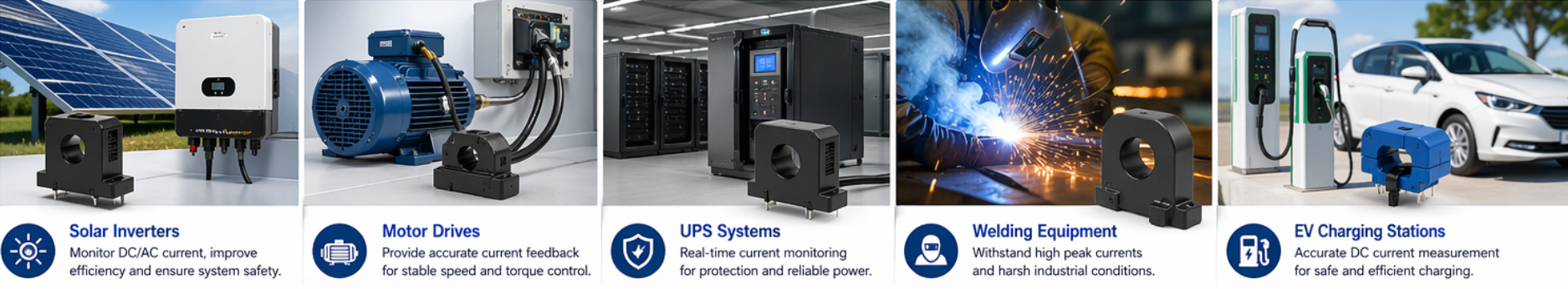

3. مطابقة المستشعر مع سيناريو الاستخدام الصناعي
لا يقتصر تميز مستشعر التيار ذي تأثير هول الجيد على المواصفات الفنية النظرية فحسب، بل يجب أن يتناسب أيضاً مع ظروف الاستخدام الفعلية. تختلف أولويات الأداء باختلاف التطبيقات الصناعية، لذا ينبغي أن تربط عملية الاختيار دائماً بين المواصفات والهدف النهائي للجهاز.
في محركات القيادة وأنظمة المؤازرة، تلعب مستشعرات التيار دورًا محوريًا في التغذية الراجعة للتحكم. وتُعدّ الاستجابة السريعة، والخرج المستقر، والمقاومة الجيدة للتشويش الكهربائي من أهمّ هذه الخصائص. أما في محولات الطاقة الشمسية وأنظمة تخزين الطاقة، فيُعتبر الاستقرار طويل الأمد، وقدرة قياس التيار المستمر، وأداء العزل من العوامل الحاسمة. وفي أنظمة الإمداد بالطاقة غير المنقطعة (UPS) ومصادر الطاقة الصناعية، يجب أن يدعم المستشعر المراقبة والحماية الموثوقة. وفي آلات اللحام والمعدات الصناعية الثقيلة، تزداد أهمية تحمل الحمل الزائد والتصميم المتين. وفي أنظمة شحن المركبات الكهربائية وتحويل الطاقة، يُعدّ كلٌّ من استقرار القياس والعزل الآمن من أهمّ معايير الاختيار.
ينبغي على المشترين أيضًا مراعاة تفاصيل التكامل العملية. على سبيل المثال، هل يُفضّل استخدام هيكل مُثبّت على لوحة الدوائر المطبوعة، أم أن التثبيت على لوحة أسهل؟ هل يحتاج الكابل أو قضيب التوصيل إلى فتحة أكبر؟ هل الحجم الصغير ضروري نظرًا لازدحام خزانة النظام؟ هل يتطلب المشروع منتجات قياسية فقط، أم أن المخرجات أو الغلاف أو التثبيت المُخصّص مرغوب فيه؟ غالبًا ما تُحدّد هذه التفاصيل مدى سهولة تركيب المستشعر وموثوقيته في الإنتاج النهائي.
ومن النقاط المهمة الأخرى دعم الموردين. ففي مجال المشتريات الصناعية، من المفيد التعاون مع مورد قادر على المساعدة في اختيار الطراز المناسب، وفهم التطبيقات، والتأكيد الفني. ينبغي أن يكون المورد الجيد قادراً على التوصية بنطاقات مناسبة من أجهزة الاستشعار، والتأكد من توافقها مع متطلبات النظام، وتوفير دعم موثوق للوثائق. هذا يقلل من مخاطر الاختيار ويختصر دورة تقييم المشروع.
أخطاء شائعة في الاختيار يجب تجنبها
اختيار المستشعر بناءً على التيار الاسمي فقط وتجاهل تيار الذروة أو ظروف التحميل الزائد
تجاهل انحراف الدقة في ظل ظروف درجة الحرارة الصناعية الحقيقية
اختيار نوع إخراج غير مناسب لوحدة التحكم أو لوحة الإشارة
تجاهل حجم الفتحة وقيود التركيب داخل الجهاز
استخدام نموذج منخفض التكلفة حيث تكون الاستجابة السريعة أو الدقة العالية مطلوبة بالفعل
عدم تأكيد متطلبات العزل لأنظمة الجهد العالي أو أنظمة تحويل الطاقة
عدم مطابقة بنية المستشعر مع سيناريو التطبيق الصناعي الحقيقي
خاتمة
يتطلب اختيار مستشعر التيار المناسب بتقنية تأثير هول للتطبيقات الصناعية مراجعة متوازنة للأداء والسلامة والتركيب والموثوقية على المدى الطويل. يبدأ الاختيار الأمثل بتحديد التطبيق الفعلي: نوع التيار، والتيار المقنن والتيار الأقصى، والدقة المطلوبة، ومستوى العزل، وسرعة الاستجابة، وإشارة الخرج، وبيئة التشغيل. بمجرد التأكد من هذه العوامل، يصبح من الأسهل بكثير تحديد ما إذا كان مستشعر التيار بتقنية تأثير هول ذو الحلقة المفتوحة أو الحلقة المغلقة هو الأنسب.
بالنسبة للمشترين والمهندسين الصناعيين، لا يقتصر الهدف على إيجاد مستشعر يعمل فحسب، بل يتعداه إلى إيجاد مستشعر يدعم القياس الدقيق، والتحكم المستقر، والتشغيل الموثوق للمعدات على المدى الطويل. يُحسّن مستشعر تيار تأثير هول المتوافق تمامًا سلامة النظام، وجودة التحكم، واتساق المنتج في مختلف التطبيقات الصناعية.
التعليمات
1. ما هي الميزة الرئيسية لمستشعر التيار ذي تأثير هول؟
يستطيع مستشعر التيار ذو تأثير هول قياس التيارات المترددة والمستمرة والنبضية مع توفير عزل جلفاني بين الموصل الرئيسي ومخرج الإشارة. وهذا ما يجعله مناسبًا للغاية لأنظمة إلكترونيات الطاقة الصناعية وأنظمة التحكم.
2. كيف أختار النطاق الحالي الصحيح؟
اختر نطاقًا يغطي تيار التشغيل العادي ويترك هامشًا كافيًا لبدء التشغيل أو الحمل الزائد أو ذروة التيار العابرة. تجنب اختيار مستشعر قريب جدًا من قيمة التشغيل العادية.
3. متى يجب عليّ اختيار مستشعر تيار يعمل بتأثير هول ذي حلقة مغلقة؟
يوصى باستخدام مستشعرات التيار ذات تأثير هول ذات الحلقة المغلقة عندما يتطلب التطبيق دقة أعلى، وخطية أفضل، وانحرافًا أقل في درجة الحرارة، واستجابة أسرع، كما هو الحال في محركات المؤازرة، وقياس الطاقة الدقيق، وأنظمة العاكس المتقدمة.
4. هل العزل مهم في استشعار التيار الصناعي؟
نعم. العزل ضروري في العديد من التطبيقات الصناعية لأنه يحمي دوائر التحكم ذات الجهد المنخفض، ويحسن سلامة المشغل، ويساعد في الحفاظ على أداء النظام الموثوق به في بيئات الطاقة العالية.
5. ما هي إشارة الخرج التي يجب عليّ اختيارها؟
يعتمد ذلك على تصميم وحدة التحكم أو مدخلات لوحة الدوائر المطبوعة. تأكد دائمًا مما إذا كان النظام يتطلب خرج جهد، أو خرج تيار، أو إشارة مُهيأة أخرى قبل اختيار طراز مستشعر التيار ذي تأثير هول.
