ثنائيات الاسترداد السريع (FRD) ووحدات FRD
ثنائيات الاسترداد السريع (FRD) ووحدات FRD
جوهر التبديل عالي التردد: كيف تقلل أجهزة FRD من فقد الطاقة
في إلكترونيات الطاقة الحديثة، تُعدّ الكفاءة أمرًا بالغ الأهمية. ومع ازدياد ترددات التبديل لتقليل حجم ووزن المكونات المغناطيسية (المحاثات والمحولات)، يصبح أداء ثنائيات التقويم والتحرير ذا أهمية بالغة. تتميز ثنائيات التقويم القياسية بزمن استعادة عكسي بطيء نسبيًا (تrrتُعدّ هذه التقنيات غير كافية لهذه التطبيقات المتطلبة. وقد صُممت ثنائيات الاسترداد السريع (FRDs) ونظائرها المعيارية خصيصًا لحل هذه المشكلة. ويكمن العامل الرئيسي الذي يميزها في قصرها الشديد.زمن الاسترداد العكسيومنخفضرسوم الاسترداد العكسي (Q)rr)عندما يتحول الصمام الثنائي من حالة التوصيل إلى حالة الحجب، لا يمكنه التوقف فورًا؛ إذ يجب إزالة حاملات الشحنة الأقلية المخزنة، مما يتسبب في فترة وجيزة من التيار العكسي. في الصمام الثنائي القياسي، يكون هذا التعافي بطيئًا، مما يؤدي إلى خسائر كبيرة في طاقة التبديل وتداخل كهرومغناطيسي. تعمل الصمامات الثنائية سريعة التبديل، مثل تلك الموجودة في مجموعة منتجات رونجتك، على تقليل وقت التعافي هذا بشكل كبير. يقلل هذا التبديل السريع بشكل حاد من خسائر التبديل، خاصة عند الترددات التي تزيد عن 10 كيلوهرتز، مما يعزز بشكل مباشر الكفاءة الإجمالية للدوائر مثل مصادر الطاقة ذات الوضع التبديل (SMPS) ومصادر الطاقة غير المنقطعة (UPS) ومحركات القيادة. إن قدرتها على الإيقاف السريع تجعلها الرفيق الأمثل للترانزستورات سريعة التبديل مثل IGBTs وMOSFETs.
حلول Rongtech FRD: من الثنائيات المنفصلة إلى وحدات الطاقة المتكاملة

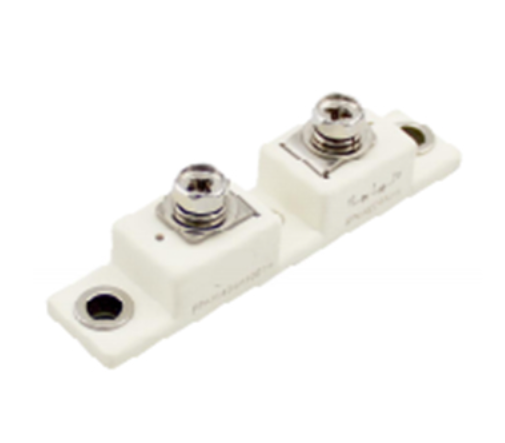

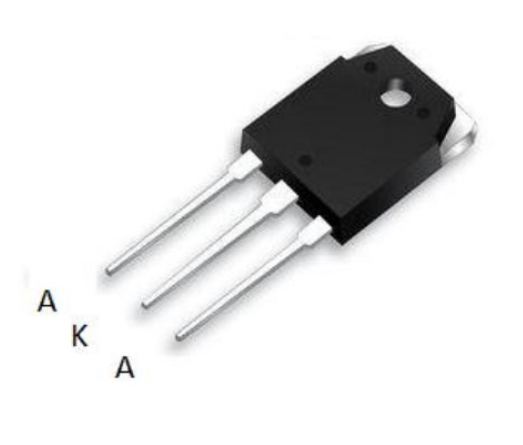

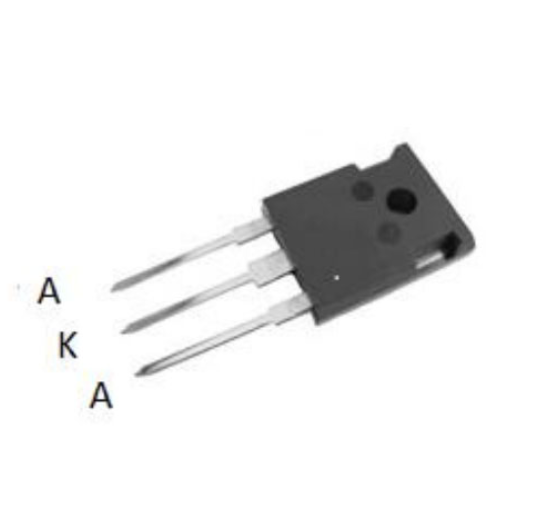

تُقدّم رونجتك مجموعة حلول شاملة، تشمل كلاً من ثنائيات الاسترداد السريع المنفصلة ووحدات FRD عالية التكامل لتلبية احتياجات التصميم المتنوعة. تُعدّ ثنائيات الاسترداد السريع المنفصلة، المتوفرة بفولتيات (من بضع مئات إلى عدة آلاف من الفولتات) وتيارات مختلفة، اللبنات الأساسية للمصممين لتنفيذ مقومات جسرية مخصصة، ودوائر تخميد، ومسارات حرة. وتتميز بانخفاض جهد التشغيل الأمامي (فيFتتميز هذه التقنية بخصائص استعادة سلسة، مما يساعد على تقليل ارتفاعات الجهد والضوضاء الكهرومغناطيسية بشكل أكبر. أما بالنسبة لتطبيقات الطاقة العالية، فإن منتجات رونجتكوحدات FRDتُعدّ هذه الوحدات الخيار الأمثل. فهي تدمج العديد من وحدات FRD في حزمة واحدة صغيرة الحجم وذات كفاءة حرارية عالية، مثل تكوينات الصمام الثنائي المزدوج، أو نصف الجسر، أو الجسر الكامل. يُبسّط هذا النهج المعياري عملية تجميع النظام بشكل كبير، ويُحسّن كثافة الطاقة، ويعزز الموثوقية من خلال ضمان أداء متطابق وإدارة حرارية مُحسّنة. ومن الأمثلة البارزة على ذلك دمج وحدات FRD مع ترانزستورات IGBT في وحدات هجينة أو وحدات IGBT كاملة، مما يُنشئ مسار تبديل كامل وعالي الكفاءة للعواكس والمحولات. تضمن خبرة Rongtech في مجال التغليف انخفاض الحث الطفيلي وعزلًا قويًا، وهما عنصران بالغا الأهمية للأداء العاليdi/dtوdv/dtالظروف الكامنة في التبديل السريع. تتيح هذه المرونة للمهندسين الاختيار بين المكونات المنفصلة لتحسين التصميم والوحدات المجمعة مسبقًا للنشر السريع والموثوق.
تشغيل التطبيقات عالية الأداء: حيث تلتقي الكفاءة والموثوقية
يُترجم الأداء المتميز للثنائيات والوحدات ذات الاسترداد السريع مباشرةً إلى فوائد ملموسة عبر مجموعة واسعة من التطبيقات عالية الأداء والكفاءة.محركات صناعية ووحدات تحكم مؤازرةتُعدّ ثنائيات FRD بمثابة ثنائيات التحرر الأساسية، حيث تحمي ترانزستورات IGBT من ارتفاعات الجهد المفاجئة وتُمكّن من كبح التجديد بكفاءة.أنظمة الطاقة المتجددة، مثل محولات الطاقة الشمسية ومحولات توربينات الرياح، فهي لا غنى عنها في مراحل تقويم الإخراج، حيث يساهم انخفاض خسائرها بشكل مباشر في زيادة إنتاج الطاقة للنظام.أجهزة تزويد الطاقة غير المنقطعة (UPS)تعتمد هذه الأنظمة على أجهزة FRD في أقسام العاكس لتحقيق الكفاءة العالية اللازمة لتقليل توليد الحرارة وزيادة وقت النسخ الاحتياطي للبطارية.التسخين بالحثومعدات اللحامتتطلب الأنظمة التي تعمل بترددات عالية سرعة عالية من وحدات FRD لكي تعمل بكفاءة. علاوة على ذلك، فقد عزز التطور نحو التنقل الكهربائي دور وحدات FRD فيشواحن المركبات الكهربائية (EV) المدمجة (OBC)ووحدات الطاقة المساعدةحيث تُعتبر كثافة الطاقة والكفاءة من أهم الأولويات. تضمن منتجات رونجتك، المصممة لتحمّل الظروف القاسية والموثوقية على المدى الطويل، تشغيلاً مستقراً في هذه البيئات الصعبة، مما يقلل من الإجهاد الحراري على النظام بأكمله ويساهم في زيادة موثوقية النظام وعمره الافتراضي.
في الختام، لا تُعدّ ثنائيات ووحدات الاستعادة السريعة مجرد مكونات، بل هي عناصر أساسية لتمكين تحويل الطاقة عالي التردد والكفاءة. فمن خلال تقليل فاقد الطاقة الناتج عن التبديل بشكل كبير، وتمكين تشغيل النظام بسرعة أكبر، تُشكّل هذه الثنائيات مفتاحًا لتحقيق كثافة الطاقة وكفاءة استهلاكها التي تتطلبها التقنيات المتقدمة اليوم. توفر مجموعة منتجات رونجتك الشاملة، التي تمتد من الثنائيات المنفصلة إلى الوحدات المتكاملة بالكامل، للمهندسين الأدوات الدقيقة لتحسين الأداء والموثوقية والإدارة الحرارية في تطبيقات تتراوح من الأتمتة الصناعية والطاقة النظيفة إلى الجيل القادم من المركبات الكهربائية. وفي سعينا نحو إلكترونيات أكثر ذكاءً وصديقة للبيئة وأكثر قوة، تبقى سرعة وكفاءة ثنائيات الاستعادة السريعة عنصرًا لا غنى عنه.
